В радиочастотных системах уровень принятого сигнала зависит не только от мощности передатчика и расстояния до антенны. Существенную роль играет поляризация: если передающая и принимающая антенны ориентированы по-разному, часть энергии теряется ещё до попадания сигнала в измерительный тракт. При этом похожее снижение уровня могут вызывать кабели, переходники, рассогласование и погрешности измерительной аппаратуры. Как понять, где возникает реальная потеря, а где результат искажён условиями испытания? Для этого необходимо последовательно проверить антенны, геометрию измерительной схемы и характеристики компонентов, включая поляризационный аттенюатор, если он предусмотрен методикой измерений.
Почему несовпадение поляризаций ослабляет сигнал
Поляризация электромагнитной волны описывает направление и характер изменения вектора электрического поля. В простых случаях она бывает линейной, круговой или эллиптической. Для линейно поляризованных антенн важна ориентация относительно друг друга: если их поляризации совпадают, связь обычно наиболее эффективна при прочих равных условиях. По мере увеличения угла между направлениями поляризации принимаемый сигнал ослабевает. Это не обязательно означает неисправность антенны — причиной может быть сама геометрия эксперимента.
Для идеализированной системы с двумя линейно поляризованными антеннами потери из-за несовпадения поляризаций описываются соотношением
Lpol=−20log10∣cosθ∣,L_{\mathrm{pol}}=-20\log_{10}|\cos\theta|,
где θ\theta — угол между направлениями поляризации, а LpolL_{\mathrm{pol}} — поляризационные потери в децибелах. При угле 0° потери отсутствуют, а при 45° они составляют около 3 дБ. В идеальной модели при угле 90° связь между ортогональными линейными поляризациями равна нулю. В реальной установке полное подавление обычно не достигается из-за отражений, рассеяния и несовершенства антенн.
На практике картина может быть ещё интереснее. Металлические конструкции, стены, корпуса оборудования и другие объекты отражают радиоволны, изменяя их поляризационные характеристики. В результате принимающая антенна получает не только прямой сигнал, но и отражённые составляющие с другими направлениями и фазами. Иногда это усиливает общий сигнал, а иногда приводит к дополнительному ослаблению. Поэтому поляризационные потери следует оценивать с учётом условий распространения, особенно при испытаниях внутри производственных помещений.
Как отличить потери антенны от влияния измерительного тракта
Первый шаг — проверить сам измерительный тракт. Кабели, адаптеры, соединители и аттенюаторы могут вносить затухание, причём его величина зависит от частоты и состояния соединений. Повреждённый кабель или плохо затянутый разъём способны изменить результат даже при неизменном положении антенн. Поэтому перед началом испытаний полезно проверить соединения, осмотреть кабели и измерить потери тракта подходящим методом. Если есть возможность, стоит сравнить результаты с заведомо исправным комплектом соединительных компонентов.
Второй шаг — зафиксировать исходную геометрию измерений. Передающую и принимающую антенны устанавливают на заданном расстоянии, ориентируют по общей системе координат и сохраняют положение относительно друг друга. Затем измеряют уровень принятого сигнала при совпадающих поляризациях, не меняя остальных условий. После этого принимающую антенну поворачивают на известный угол и повторяют измерение. Если уровень меняется в соответствии с ожидаемой поляризационной зависимостью, это указывает на существенный вклад ориентации антенн, хотя само по себе ещё не исключает другие причины.
Третий шаг — проверить повторяемость. Измерение выполняют несколько раз, возвращая антенну в исходное положение и повторяя заданный поворот. Если показания заметно меняются даже при одинаковой ориентации, нужно искать дополнительные факторы: нестабильность генератора, перемещение кабеля, отражения от окружающих предметов или недостаточную точность позиционирования. При измерениях на высоких частотах небольшое изменение длины или изгиба кабеля может повлиять на фазовые соотношения. Стабильная геометрия и повторяемая процедура помогают отделить систематический эффект от случайного разброса.
Контроль поляризационных потерь с помощью измерительной аппаратуры
Для испытаний антенн применяют генераторы сигналов, измерители мощности, анализаторы спектра и анализаторы цепей — конкретный набор зависит от методики и требуемого результата. Генератор создаёт сигнал с заданными параметрами, а принимающая сторона измеряет его уровень. Если требуется оценить зависимость передачи от угла поляризации, измерения проводят при нескольких фиксированных ориентациях. Результаты заносят в таблицу или строят график зависимости уровня принятого сигнала от угла поворота. Такая картина позволяет увидеть закономерность и выявить отклонения от ожидаемой модели.
Важно учитывать динамический диапазон измерительной системы. Если сигнал после поворота антенны становится слишком слабым, прибор может приблизиться к собственному шумовому порогу. В таком случае измеренное ослабление будет определяться уже не только поляризацией, но и ограничениями аппаратуры. Для достоверного результата нужно убедиться, что измеряемый уровень находится в рабочем диапазоне прибора, а настройки усиления и полосы пропускания не меняются произвольно между измерениями. При необходимости применяют подходящие малошумящие усилители или корректируют условия испытания, учитывая их собственный вклад.
Отдельная задача — оценка согласования антенны. Даже при правильной поляризации часть энергии может отражаться от входа антенны из-за несоответствия импедансов. Векторный анализатор цепей помогает измерить коэффициент отражения, например S11, и оценить согласование в заданном частотном диапазоне. Но такой результат не следует путать с поляризационными потерями: S11 описывает отражение на входе, а не степень совпадения поляризаций двух антенн. Для комплексной оценки необходимо сочетать измерения согласования с испытаниями передачи сигнала в соответствующей геометрии.

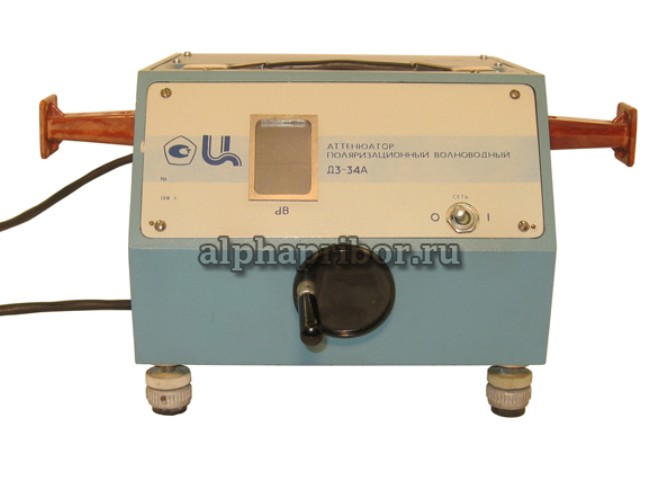

Зачем нужен поляризационный аттенюатор и что следует проверить
Аттенюатор предназначен для контролируемого ослабления сигнала, однако его конкретные свойства зависят от конструкции. Поляризационно-зависимые устройства могут изменять передачу в зависимости от ориентации поля, тогда как обычный фиксированный аттенюатор предназначен прежде всего для заданного ослабления. Поэтому перед включением компонента в измерительную схему нужно уточнить его тип, рабочий частотный диапазон, допустимую мощность, коэффициент ослабления и поляризационные характеристики. Нельзя считать любой аттенюатор средством прямого измерения поляризационных потерь.
Если компонент установлен в тракте, его влияние следует учитывать отдельно. Сначала измеряют характеристики тракта с аттенюатором и без него, если конструкция и методика позволяют выполнить такое сравнение. Затем определяют, насколько изменяется уровень сигнала и сохраняется ли стабильность результата при изменении ориентации поляризационно-чувствительного элемента. Важно также учитывать повторяемость соединений и влияние адаптеров. Только после такой проверки можно уверенно отделять вклад измерительного компонента от эффекта, создаваемого антенной системой.
При работе с аттенюаторами необходимо соблюдать ограничения по мощности и частоте. Превышение допустимого уровня может привести к нагреву или изменению характеристик компонента. Для чувствительных измерений существенны также стабильность ослабления и качество соединителей. Если характеристики устройства не подтверждены документацией или контрольным измерением, его нельзя автоматически считать нейтральным элементом тракта. Это особенно важно при сравнении результатов, полученных в разные дни или на разных испытательных стендах.
Практический порядок проверки радиочастотной системы
Для начала определяют рабочую частоту, ожидаемый уровень сигнала и требуемую точность измерения. Затем проверяют характеристики кабелей и соединителей, фиксируют расстояние между антеннами и задают исходное положение поляризационных осей. После этого выполняют базовое измерение при совпадающих поляризациях и сохраняют результат. Такой порядок создаёт опорную точку для последующих сравнений и помогает не смешивать разные источники потерь.
Далее принимающую антенну поворачивают на заданные углы, каждый раз записывая измеренный уровень. Желательно включить несколько точек в диапазоне от совпадающих до ортогональных поляризаций. Если характеристики антенн и условия распространения известны, экспериментальные данные сравнивают с расчётной зависимостью. Значительные отклонения могут указывать на отражения, многолучевое распространение, несовершенство поляризации или влияние измерительной оснастки. При необходимости испытание повторяют в более свободном пространстве либо применяют специализированную безэховую камеру.
Наконец, результаты оформляют так, чтобы другой специалист мог воспроизвести эксперимент. В отчёте фиксируют частоту, расстояние, типы антенн, ориентацию поляризаций, состав измерительного тракта и настройки приборов. Полезно указывать неопределённость измерений и условия окружающей среды, особенно если рядом находятся крупные металлические объекты. При сравнении нескольких антенн нужно сохранять одинаковую методику и не менять оснастку без повторной проверки. Такой подход позволяет превратить измерения в надёжный инструмент диагностики, а не в набор разрозненных показаний.
Как получить достоверную оценку потерь
Снижение уровня радиосигнала не всегда связано с качеством антенны. Причиной могут быть несовпадение поляризаций, рассогласование, затухание в кабелях, отражения от окружающих объектов или ограничения измерительного прибора. Поэтому достоверная диагностика требует последовательного исключения каждого фактора. Самый полезный ориентир — повторяемость: если результат воспроизводится при одинаковых условиях, его легче сопоставить с расчётом и техническими требованиями.
Поляризационные измерения особенно информативны, когда инженер контролирует геометрию, проверяет тракт и документирует параметры испытания. Измерение уровня при нескольких углах поворота помогает определить влияние поляризации, а проверка S11 — оценить согласование антенны. Контроль аттенюаторов и кабелей позволяет уменьшить неопределённость, связанную с оснасткой. В итоге специалист получает более точное представление о том, где именно возникают потери и какие дополнительные проверки нужны для подтверждения причины.
