Выбор температурного режима ковки
Производство валов, осей и втулок для промышленного оборудования требует точного формообразования с минимальными потерями металла. Традиционная штамповка оставляет много отходов и требует дополнительной механической обработки для достижения нужных размеров. Ротационная ковка позволяет получать детали с отклонениями не более 0,5 мм от заданного профиля за счет постепенного обжатия заготовки между вращающимися бойками. На странице https://www.iomz.ru представлено оборудование для деформации металла с применением обоих температурных режимов в зависимости от требований к изделию.
Горячая обработка

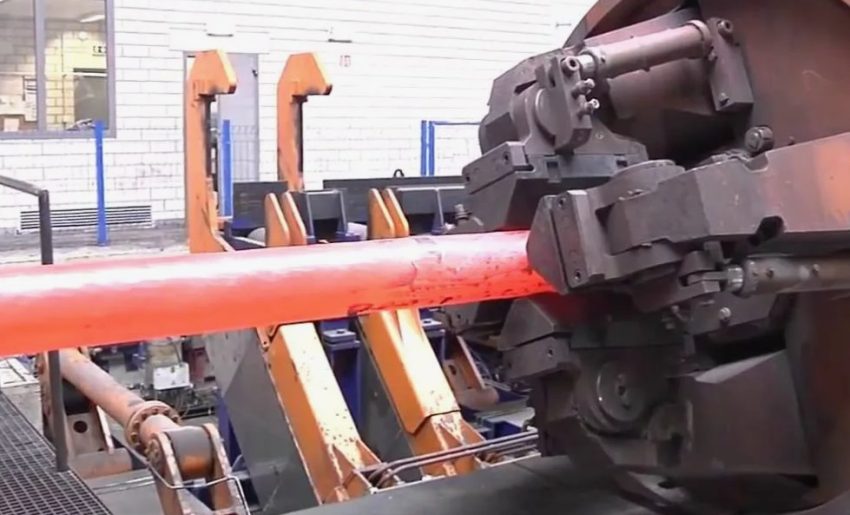

Нагрев заготовки до температуры рекристаллизации 1100-1250 градусов снижает сопротивление деформации в десятки раз. Металл приобретает пластичность, что позволяет обрабатывать крупногабаритные детали диаметром до 600 мм и длиной свыше 6 метров. Процесс идет быстрее за счет меньшего количества проходов.
🔥 Горячая ротационная ковка уменьшает размер зерна металла в 3-4 раза, что повышает прочность готовой детали на 15-20%.
Преимущества метода
- Возможность обработки высоколегированных и жаропрочных сталей
- Снижение усилия деформирования на 60-80 процентов
- Устранение внутренних дефектов литой структуры
- Формирование благоприятной волокнистой структуры вдоль оси детали
- Высокая производительность при серийном выпуске
Недостатком становится образование окалины на поверхности, которая требует механического удаления перед финишной обработкой. Термическое воздействие изменяет структуру приповерхностного слоя на глубину до 2 мм, что нужно учитывать при расчете припусков. Точность размеров составляет плюс-минус 1,5 мм, поэтому последующее точение или шлифование остается необходимым.
Холодная деформация
Обработка при комнатной температуре обеспечивает точность до 0,3 мм и чистоту поверхности Ra 1,6 мкм без дополнительных операций. Отсутствие окалины сохраняет исходные размеры заготовки и исключает потери металла на зачистку. Ротационная ковка в холодном состоянии упрочняет материал за счет наклепа, повышая твердость на 25-35 процентов.
Метод подходит для деталей диаметром до 150 мм из углеродистых и низколегированных сталей с содержанием углерода не выше 0,45 процента. Высоколегированные композиции требуют слишком больших усилий, что ограничивает применение. Заготовка должна иметь равномерную структуру без крупных карбидных включений, которые могут вызвать растрескивание.
❄️ Холодная обработка увеличивает предел текучести стали 45 с 360 до 520 МПа без дополнительной термообработки.
Энергозатраты возрастают в 2-3 раза по сравнению с горячим вариантом из-за высокого сопротивления деформации. Оборудование испытывает повышенные нагрузки, что требует усиленной конструкции бойков и приводных механизмов. Производительность снижается, поскольку для достижения нужного обжатия требуется больше проходов с меньшей подачей.
Критерии выбора
Для крупносерийного производства валов диаметром свыше 200 мм из легированных сталей горячий процесс остается экономически оправданным. Скорость обработки компенсирует затраты на нагрев и последующую механическую доработку. Детали для подшипников качения, шарниров и прецизионных механизмов требуют холодной ротационной ковки из-за высоких требований к точности.
Материал играет решающую роль: титановые и никелевые сплавы обрабатывают только в нагретом состоянии, алюминиевые — допускают оба варианта. Толщина стенки полых деталей ограничивает выбор: при соотношении диаметра к толщине более 10 холодная деформация вызывает складкообразование. Объем партии влияет на окупаемость оборудования и оснастки для конкретного температурного режима.
Финишные требования к шероховатости определяют необходимость дополнительной обработки. Если допустима Ra 6,3 мкм, горячий метод дает готовую заготовку после дробеструйной очистки. Для подвижных соединений с Ra 0,8 мкм потребуется шлифование независимо от способа получения, поэтому холодный вариант предпочтительнее из-за меньших припусков.
